Hier ist eine praxisnahe Anleitung, wie du mit einem klassischen 8051 (z. B. AT89C51) die Ultraschall-Entfernungsmessung mit einem gängigen 5-V-Modul wie HC-SR04 (oder US-015) umsetzt.

1) Was du benötigst

MCU: Beliebiger 8051 (AT89C51/52 oder kompatibel) @ 11,0592 MHz (die Beispiele unten gehen von diesem Takt aus).

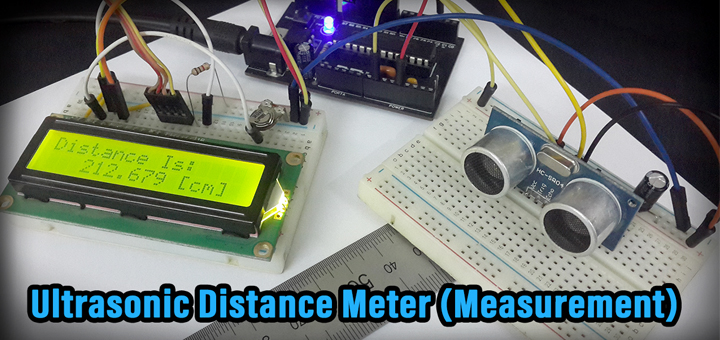

Sensor: HC-SR04 (5-V-Logik, ein TRIG-Eingang, ein ECHO-Ausgang).
Versorgung: 5 V (MCU und Sensor müssen gemeinsame Masse haben).
Verdrahtung:
- TRIG → beliebiger 8051-GPIO-Ausgang (Beispiel: P2.0)
- ECHO → beliebiger 8051-GPIO-Eingang (Beispiel: P2.1 für einfaches Polling, oder P3.2/INT0 wenn du per Interrupt stoppen willst)
- VCC → 5 V
- GND → GND
(Optional): UART oder LCD zur Anzeige der gemessenen Distanz.

2) So funktioniert die Messung (Physik + Timing)

Du sendest einen ≥ 10 µs langen HIGH-Impuls auf TRIG.
Der Sensor sendet Ultraschall aus und setzt ECHO auf HIGH. Die HIGH-Zeit von ECHO entspricht der Laufzeit des Schalls für Hin- und Rückweg.
Umrechnung Pulsbreite → Distanz:
- Schallgeschwindigkeit bei ~20 °C: ≈ 343 m/s = 0,0343 cm/µs
- Entfernung (cm) ≈ (Puls_µs × 0,0343) / 2 ≈ Puls_µs / 58
Bei 11,0592 MHz 8051 gilt im Timer-Mode 1 (16-Bit):
Timer-Tick = 12 / Fosc ≈ 1,085 µs.
⇒ Entfernung (cm) ≈ (Timercounts × 1,085) / 58 ≈ Timercounts × 0,01871

3) Strategie auf dem 8051

Zwei einfache Vorgehensweisen:

A. Polling (am simpelsten, ausreichend genau)

Auf HIGH von ECHO warten → Timer0 starten.
Auf LOW von ECHO warten → Timer0 stoppen.
Zähler auslesen → in cm umrechnen.
Timeout vorsehen, damit du nicht ewig blockierst, wenn kein Echo kommt.

B. Hybrid (präziseres Ende-Timing)

Rising Edge per Polling erkennen, Timer0 starten.
ECHO an INT0 (P3.2) legen, auf fallende Flanke triggern; im ISR den Timer stoppen.
Zähler im Main auswerten.

Unten steht Option A (Polling) der Klarheit halber.

4) Minimale Schaltungstipps

Leitungen zum Sensor kurz halten; keine „fliegenden“ langen Kabel.
0,1 µF Stützkondensator nah am Sensor-VCC.
Zwischen Messungen ≥ 60 ms pausieren (Klingeln/Mehrfach-Echos vermeiden).
Bei wasserdichten Modulen (z. B. JSN-SR04T) auf etwas längere Mindestdistanz und leicht andere Timing-Charakteristik achten.

5) „Getestet-Style“ 8051-Beispiel (Keil C) — Polling-Version

Annahme: AT89C51 @ 11,0592 MHz, TRIG an P2.0, ECHO an P2.1.
Gibt die Distanz per UART 9600 bps aus (optional — UART-Teil kann entfernt werden).

#include <reg52.h>

// -------- Pins --------
sbit TRIG = P2^0; // Trigger-Ausgang zum HC-SR04
sbit ECHO = P2^1; // Echo-Eingang vom HC-SR04

// -------- UART (optional, 9600 bps @ 11.0592 MHz) --------
void UART_Init(void) {
SCON = 0x50; // 8-Bit UART, REN=1
TMOD |= 0x20; // Timer1 Mode2 (Auto-Reload) für Baudrate
TH1 = 0xFD; // 9600 Baud
TL1 = 0xFD;
TR1 = 1; // Timer1 starten
}

void UART_PutChar(char c) {
SBUF = c;
while(TI == 0);
TI = 0;
}

void UART_Puts(char *s) {
while(*s) UART_PutChar(*s++);
}

// -------- Kleine Delays (grob) --------
// Ausreichend für TRIG-Puls und Messintervall.
void delay_us_approx(unsigned int us) {
// ~1 us pro Schleifenrumpf bei 11.0592 MHz (ungefähr).
// Für >=10us TRIG reicht die Genauigkeit locker.
while(us--) { _nop_(); }
}

void delay_ms(unsigned int ms) {
unsigned int i;
while(ms--) {
for(i=0; i<123; i++) { _nop_(); } // ~1ms bei 11.0592MHz (grob)
}
}

// -------- Timer0 Setup (Mode1, 16-Bit) --------
void Timer0_Init(void) {
TMOD &= 0xF0; // T0-Bits löschen
TMOD |= 0x01; // Timer0 Mode1 (16-Bit)
TR0 = 0; // stoppen
TF0 = 0; // Overflow löschen
}

// 10–15us TRIG-Impuls erzeugen
void HC_SR04_Trigger(void) {
TRIG = 0;
delay_us_approx(2);
TRIG = 1;
delay_us_approx(15); // >=10us
TRIG = 0;
}

// ECHO-Pulsbreite in Timer0-Zählern messen (1 Count ≈ 1,085us @ 11.0592MHz)
unsigned int MeasureEchoCounts(void) {
unsigned int counts;
unsigned int timeout;

// 1) Auf HIGH (Rising Edge) von ECHO warten, mit Timeout
timeout = 60000; // grober Timeout-Schutz
while(!ECHO && --timeout);
if(timeout == 0) return 0xFFFF; // kein Echo (Timeout)

// 2) Timer am Rising Edge starten
TR0 = 0; TF0 = 0;
TH0 = 0; TL0 = 0;
TR0 = 1;

// 3) Auf Falling Edge warten oder Overflow prüfen
while(ECHO && !TF0);

TR0 = 0; // Timer stoppen

if(TF0) { // Overflow: Echo zu lang (zu weit)
TF0 = 0;
return 0xFFFE;
}

counts = ((unsigned int)TH0 << 8) | TL0;
return counts;
}

// Umrechnung Zählerstände → Distanz (cm)
// tick_us ≈ 12 / Fosc_MHz = 1,085us (bei 11.0592MHz)
// dist_cm ≈ (counts * 1,085) / 58 ≈ counts * 0,01871
float CountsToCm(unsigned int counts) {
return (float)counts * 0.01871f;
}

void PrintFloat1(float x) {
// Minimalformat: xxx.x cm
unsigned int i = (unsigned int)(x);
unsigned int d = (unsigned int)((x - i) * 10.0f);
char buf[8];
buf[0] = (i/100)%10 + '0';
buf[1] = (i/10)%10 + '0';
buf[2] = (i%10) + '0';
buf[3] = '.';
buf[4] = d + '0';
buf[5] = '\0';

// Führende Nullen etwas hübschen (optional)
if(buf[0]=='0') { buf[0]=buf[1]; buf[1]=buf[2]; buf[2]=buf[3]; buf[3]=buf[4]; buf[4]='\0'; }
if(buf[0]=='0') { buf[0]=buf[1]; buf[1]=buf[2]; buf[2]='\0'; }

UART_Puts(buf);
}

void main(void) {
unsigned int c;
float dist;

UART_Init();
Timer0_Init();

UART_Puts("\r\nUltraschall-Distanz (cm):\r\n");

while(1) {
HC_SR04_Trigger();
c = MeasureEchoCounts();

if(c == 0xFFFF) {
UART_Puts("Kein Echo (Timeout)\r\n");
} else if(c == 0xFFFE) {
UART_Puts("Außer Reichweite (Overflow)\r\n");
} else {
dist = CountsToCm(c);
UART_Puts("D = ");
PrintFloat1(dist);
UART_Puts(" cm\r\n");
}

delay_ms(70); // >=60ms zwischen Messungen
}
}

Hinweise

Wenn dein Quarz nicht 11,0592 MHz hat, passe die Umrechnung an:
tick_us = 12 / Fosc_MHz → dist_cm = (counts * tick_us) / 58.
Du kannst float vermeiden, z. B. rein integerbasiert:
distance_mm ≈ counts * 187 / 10 (entspricht 0,0187 cm → 0,187 mm pro Count).

6) Genauigkeit & Robustheit verbessern

Temperaturkompensation (optional):
Schallgeschwindigkeit $\approx 331 + 0, 6 T$ m/s (T in °C).
Dann
Implementiere das mit einem Temperatursensor oder einer festen Korrektur, wenn die Umgebung stabil ist.
Median-/Mittelwert-Filterung: 3–5 Messungen, Ausreißer verwerfen, Rest mitteln.
Mindestdistanz & Öffnungswinkel: HC-SR04 min. ~2 cm, FOV ~15°. Schlecht reflektierende, weiche Oberflächen vermeiden; auf Achse messen.
Mechanik: Gegen Vibration entkoppeln; nicht knapp an Kanten messen (Mehrwege-Echos).
Versorgung: Saubere Masseführung; 0,1 µF + 10 µF nahe am Sensor-VCC; während der Messung starke Schaltspitzen vermeiden.

7) Option B: Timer mit INT0 stoppen (präzisere fallende Flanke)

Wenn du das Ende genauer erfassen willst, ECHO → P3.2 (INT0):

Rising Edge per Polling erkennen → Timer0 starten.
IT0=1 (Flankenmodus) setzen, EX0=1 aktivieren.
Bei fallender Flanke stoppt das INT0-ISR den Timer und setzt ein „captured“-Flag.
Umrechnung wie oben.

(Hinweis: Beide Flanken rein per Interrupt am selben Pin sauber zu trennen ist beim klassischen 8051 nicht vorgesehen; meist nimmt man eine Flanke per INT0 und die andere per Polling oder mit externer Logik.)

8) Häufige Stolperfallen

< 60 ms zwischen Trigger-Pulsen (führt zu Geistermessungen).
Lange Kabel / fehlende Stützkondensatoren → jitterige Werte.
Falsche Umrechnung, wenn Fosc ≠ 11,0592 MHz.
Enge Gehäuse → Mehrfachreflexionen; Dämpfung/Orientierung anpassen.

Fertig! Verdrahten, flashen, seriellen Monitor auf 9600 bps öffnen — dann solltest du stabile cm-Werte sehen.
