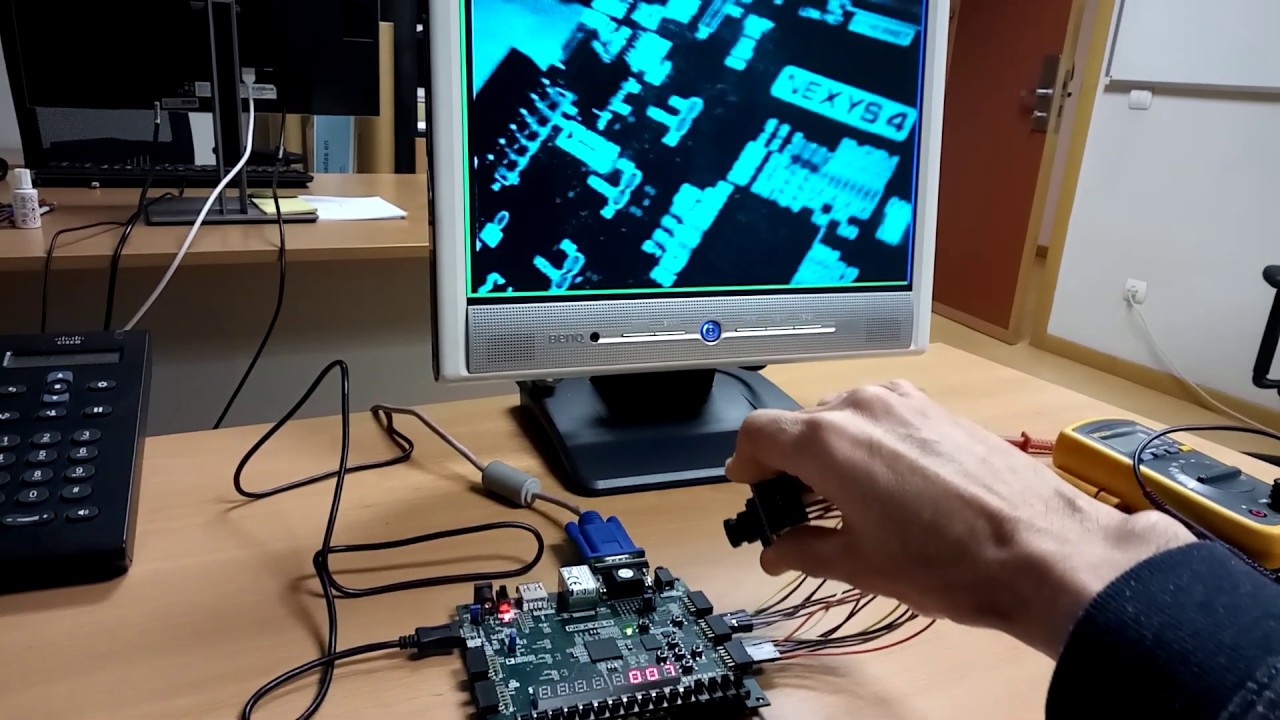

Hier ist ein praxiserprobter Weg, paralleles RGB mit einem FPGA in LVDS (FPD-Link/OpenLDI) zu übertragen.

Wie implementiert man die RGB-zu-LVDS-Videoübertragung mit FPGA?

1) Wissen, was Ihr Panel erwartet

Link-Typ: Single-Link (meist 18/24-bit Panels) = 4 Datenpaare + 1 Uhrenpaar. Dual-Link = 8 Datenpaare + 1 Uhrenpaar.
Bittiefe: 18-bit (6:6:6 → meist 3 Datenpaare) oder 24-bit (8:8:8 → 4 Datenpaare).
Mapping: JEIDA-24 vs. VESA-24 (welche RGB-Bits sowie HS/VS/DE in welchem 7-bit-Lane landen). Das steht im Panel-Datenblatt.
Taktung: Das LVDS-Clock-Paar führt den Pixeltakt (PCLK). Jedes Datenpaar läuft mit 7× PCLK (7:1-Serialisierung).
Abschluss: 100 Ω differentiell am Empfänger (im Panel integriert).

Schneller Bitraten-Check (pro Datenpaar):
Lane-Rate = 7 × PCLK. Beispiel 1024×768@60 (PCLK ≈ 65 MHz) → 455 Mb/s pro Lane (für die meisten FPGAs problemlos). 1080p60 (148,5 MHz) → ~1,04 Gb/s pro Lane (erfordert schnellere I/Os oder Dual-Link).

2) Architektur auf hoher Ebene

Takte: per PLL/MMCM SERCLK = 7 × PCLK für die OSERDES-High-Speed-Clock erzeugen (oder 14:1 DDR, falls das Gerät das bevorzugt).

3) Daten-Packing (der einzige „panel-spezifische“ Teil)

Bilden Sie einen 28-bit-Bus pro Pixel: 24 Farbbits + HSYNC + VSYNC + DE + (1 Reserve/Control). Aufteilen in vier 7-bit-Lanes. Die exakte Bit-Reihenfolge hängt von JEIDA vs. VESA ab. Implementieren Sie das als Tabelle, damit Sie das Mapping ohne Änderung des Serialisierers tauschen können:

// Beispiel: parametrischer Mapper (MAP[] gemäß Panel-Datenblatt füllen)
module ldi_mapper(
input [23:0] rgb, // {R[7:0],G[7:0],B[7:0]} (Reihenfolge nach Bedarf)
input hsync, vsync, de,
output [6:0] lane0, lane1, lane2, lane3
);
wire [27:0] bits = {rgb, hsync, vsync, de, 1'b0}; // 28 Bits
// MAP[i] gibt an, welcher Index aus 'bits' an Position i seriell ausgegeben wird
// (i=0 ist das zuerst gesendete Bit). Diese Tabellen je nach JEIDA/VESA füllen.
localparam int MAP0[7] = '{ /* z. B. 2,1,0,13,12,11,10 */ };
localparam int MAP1[7] = '{ /* ... */ };
localparam int MAP2[7] = '{ /* ... */ };
localparam int MAP3[7] = '{ /* ... */ };

genvar k; generate
for (k=0;k<7;k=k+1) begin
assign lane0[k] = bits[MAP0[k]];
assign lane1[k] = bits[MAP1[k]];
assign lane2[k] = bits[MAP2[k]];
assign lane3[k] = bits[MAP3[k]];
end
endgenerate
endmodule

4) Serialisieren im FPGA (Beispiel Xilinx 7-Serie)

Verwenden Sie OSERDESE2 im SDR 7:1-Modus, getaktet mit SERCLK=7×PCLK und PCLK als Teiler-Clock:

// Eine LVDS-Datenlane
module lvds_lane_tx (
input wire pclk, // Pixeltakt
input wire serclk, // 7x-Clock (aus PLL/MMCM)
input wire [6:0] d7, // bit[0] geht zuerst raus
output wire lvds_p, lvds_n
);
wire ser_out;
OSERDESE2 #(
.DATA_RATE_OQ("SDR"), .DATA_WIDTH(7)
) oser (
.OQ (ser_out),
.CLK (serclk),
.CLKDIV(pclk),
.D1(d7[0]), .D2(d7[1]), .D3(d7[2]), .D4(d7[3]),
.D5(d7[4]), .D6(d7[5]), .D7(d7[6]),
.OCE(1'b1), .RST(1'b0), .TCE(1'b1)
);

// LVDS differentielle Ausgangsstufe (Bank Vcco=2,5 V)
OBUFDS #(.IOSTANDARD("LVDS_25")) obufds (.I(ser_out), .O(lvds_p), .OB(lvds_n));
endmodule

// Weitergeleitetes LVDS-Clock-Paar
module lvds_clk_tx(input pclk, output clk_p, clk_n);
wire fwd;
// 1010… toggeln, um eine 50%-Duty-Forward-Clock zu erzeugen
ODDR #(.DDR_CLK_EDGE("SAME_EDGE")) oddr (.C(pclk), .D1(1'b1), .D2(1'b0), .Q(fwd), .CE(1'b1), .R(1'b0), .S(1'b0));
OBUFDS #(.IOSTANDARD("LVDS_25")) obufds (.I(fwd), .O(clk_p), .OB(clk_n));
endmodule

Intel/AMD FPGAs: Verwenden Sie die entsprechenden ALTLVDS_TX/SerDes- oder OSERDES-Primitive. Viele Familien unterstützen 10:1 DDR; dann SERCLK = 5×PCLK und Sie senden 14 Bits pro Lane mit Padding.

5) Timing & Constraints (Xilinx-XDC-Skizze)

# Eingehender Pixeltakt
create_clock -name PCLK -period 13.333 [get_ports PCLK] ;# Beispiel 75 MHz
# Generierte 7x-Clock (Namen an Ihre MMCM/PLL-Instanz anpassen)
create_generated_clock -name SERCLK -source [get_pins mmcm_inst/CLKOUT0] \
-divide_by 1 [get_pins oser_lane0/OSERDESE2_inst/CLK]

# I/O-Standards
set_property IOSTANDARD LVDS_25 [get_ports {LVDS_DATA*_P LVDS_DATA*_N LVDS_CLK_P LVDS_CLK_N}]
set_property DIFF_TERM FALSE [get_ports {LVDS_*}] ;# TX-Seite, kein On-Chip-Terminator

# Skew-Constraints (Lanes relativ zum Clock eng halten)
set_max_skew -from [get_ports {LVDS_DATA*_P}] -to [get_ports {LVDS_CLK_P}] 300ps

6) Hinweise auf Board-Ebene

Power/IO-Bank: LVDS-fähige Bank verwenden (Vcco=2,5 V bei vielen Devices).
Routing: 100-Ω-differentielle Impedanz. Intra-Pair-Längenfehler < 5 mm; Skew Lane↔Clock eng halten (Ziel < 100–200 ps).
Terminierung: Das Panel stellt 100 Ω pro Paar bereit; keine Quellterminierung hinzufügen, außer ausdrücklich empfohlen.
Steckverbinder-Pinout: LANE-Reihenfolge und Polarität zum Panel passend routen; nur tauschen, wenn Ihr Mapping das berücksichtigt.

7) Inbetriebnahme & Test

Zuerst Color-Bar-Generator im FPGA (ohne externe Quelle).
Duty-Cycle der weitergeleiteten Clock und Lane-Eye (falls möglich) mit dem Oszi prüfen.
Ist das Bild „verschlüsselt“ oder Farben vertauscht, sind meist JEIDA/VESA-Mapping oder Bit-Reihenfolge falsch → MAP[] anpassen.
Bei mehreren Auflösungen/Refreshraten validieren; Lane-Raten vs. Device-Limits beachten.

8) Wann einen externen Serializer einsetzen?

Wenn die FPGA-I/Os zu langsam sind (z. B. >800 Mb/s pro Lane) oder Sie das Timing vereinfachen möchten, nutzen Sie einen dedizierten LVDS-Serializer-IC (gängige FPD-Link/OpenLDI-Tx-Bausteine). Dann gibt das FPGA nur paralleles RGB + HS/VS/DE + PCLK aus; der Chip übernimmt Packing und LVDS-Elektrik.

Schnell-Checkliste

Panel-Datenblatt: Single/Dual-Link, JEIDA/VESA-Map, Pinout, Timing, PCLK.
FPGA: LVDS-fähige I/O-Bank, PLL für 7× PCLK.
Mapping-Tabelle → 4×7-bit-Lanes implementiert.
OSERDES/SerDes @ 7:1 (oder 14:1 DDR) + ODDR-Forward-Clock.
LVDS-Routing/Impedanz und Polarität verifiziert.
Color-Bars → Quelle → End-Validierung.
