Wie erreicht man die serielle Kommunikation zwischen STM32 und ESP8266?

Um eine serielle Kommunikation zwischen einem STM32 und einem ESP8266 zu erreichen, verwenden Sie in der Regel UART (Universal Asynchronous Receiver-Transmitter), den beide Geräte unterstützen. Hier ist eine Schritt-für-Schritt-Anleitung:

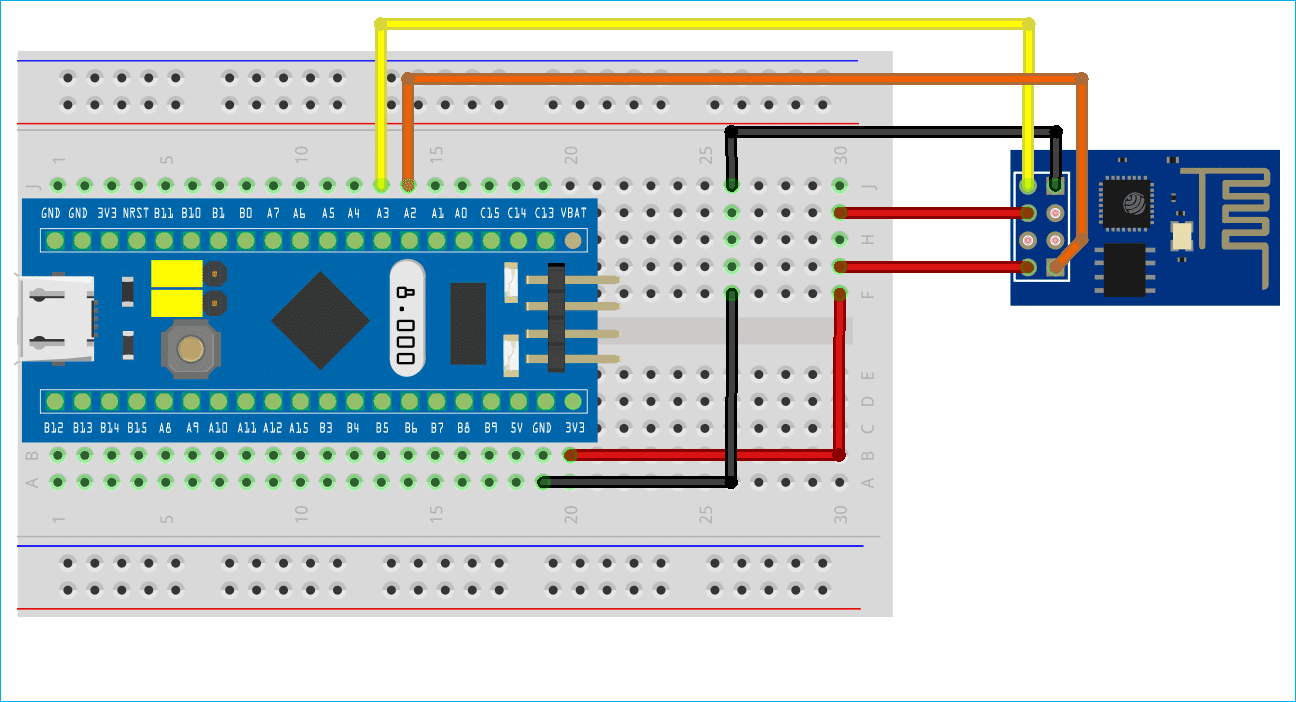

1. Physikalische Verbindung

• STM32 UART-Pins (z. B. USART1 TX/RX) → verbinden mit → ESP8266 RX/TX

• Wichtig: STM32 TX → ESP8266 RX, und STM32 RX ← ESP8266 TX

 Spannungs-Kompatibilität

• ESP8266 arbeitet mit 3,3 V Logik – KEINE 5 V an RX anschließen!

• Stelle sicher, dass dein STM32 ebenfalls mit 3,3 V betrieben wird.

• Falls STM32 mit 5 V läuft: benutze einen Pegelwandler oder einen Widerstandsteiler für die Verbindung STM32 TX → ESP8266 RX.

 2. STM32 Code (HAL-Beispiel)

Initialisiere UART in STM32CubeMX oder STM32CubeIDE:

 3. ESP8266 Setup

Der ESP8266 läuft standardmäßig mit AT-Firmware. Du kannst AT-Befehle per UART senden, um ihn zu steuern.

Beispielhafte AT-Befehle:

 4. UART-Einstellungen (müssen übereinstimmen)

 5. Testen

• Du kannst zuerst mit einem USB-zu-Seriell-Wandler den ESP8266 an einen Terminal (z. B. PuTTY) anschließen und die AT-Befehle testen.

• Danach übernimmt der STM32 die Steuerung des ESP.

 6. Fehlerbehebung

• Mit einem Oszilloskop oder Logikanalysator kannst du die UART-Signale prüfen.

• Rückgabewerte vom Typ HAL_StatusTypeDef auf Fehler prüfen.

• Stelle sicher, dass die AT-Firmware installiert ist. Falls du z. B. NodeMCU oder eigene Firmware verwendest, sind die Befehle anders.

• Der ESP8266 benötigt beim Senden über WLAN bis zu 300 mA – verwende einen stabilen 3,3 V Spannungsregler wie AMS1117-3.3.

 Alternativen

Du kannst auch eine eigene Firmware auf den ESP8266 flashen (z. B. mit Arduino oder ESP-IDF) und ein eigenes Protokoll für die serielle Kommunikation mit dem STM32 definieren.
