Wie konvertieren NPN- und PNP-Sensoren zueinander?
Globaler Lieferant elektronischer Komponenten AMPHEO PTY LTD: Umfangreiches Inventar für One-Stop-Shopping. Einfache Anfragen, schnelle, individuelle Lösungen und Angebote.

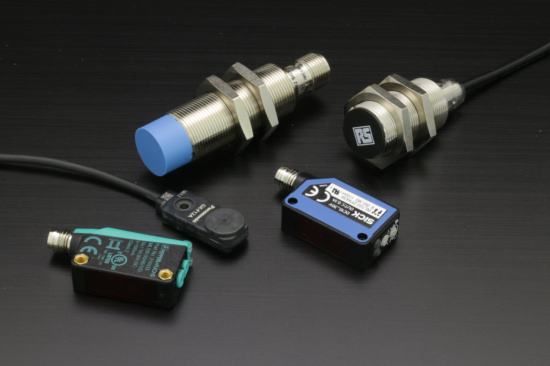

NPN- und PNP-Sensoren sind beide Arten von transistorbasierten Ausgangssensoren, die häufig in der industriellen Automatisierung für Nahe-, photoelektrische oder andere Sensing-Anwendungen verwendet werden. Sie unterscheiden sich in der Verbindung zu einem Controller oder einer SPS (positive vs. negative Schaltung). Die Konvertierung zwischen ihnen erfordert ein Verständnis ihrer Verkabelung und Signallogik.
1. Unterschied zwischen NPN- und PNP-Sensoren
| Merkmal | NPN-Sensor (Saugend) | PNP-Sensor (Quellend) |
|---|---|---|
| Stromfluss | Vom Verbraucher zum Sensor | Vom Sensor zum Verbraucher |
| Schaltet | Masse (GND) zum Verbraucher | Plus (VCC) zum Verbraucher |
| Ausgangstyp | Open Collector gegen Masse | Open Collector gegen Plus |
| Typisch verwendet in | Japan/Asien | Europa/USA |
2. Warum möchte man NPN in PNP umwandeln (oder umgekehrt)?
-
Die Steuerung oder SPS unterstützt nur einen Sensortyp (z. B. nur PNP-Eingänge).
-
Vereinheitlichung der Sensortypen in einem gemischten System.
-
Austausch eines Sensors durch einen anderen Typ (z. B. bei Ersatzteilen).
3. Wie kann man NPN ↔ PNP umwandeln?
A. Verwendung eines Interface-Relais
Die einfachste und zuverlässigste Methode:
-
Ein Relais oder Optokoppler wird zwischen Sensor und Eingang geschaltet.
-
Das Relais isoliert das Signal elektrisch und ermöglicht die Verwendung beider Sensortypen unabhängig vom Eingangstyp.
Beispiel: NPN in PNP umwandeln
-
Der NPN-Sensor steuert die Relais-Spule (zieht Strom nach Masse).
-
Der Relaiskontakt verbindet +24 V mit dem SPS-Eingang → entspricht einem PNP-Ausgang.
B. Verwendung einer Transistor-Inverter-Schaltung
Für kostengünstige oder eingebettete Anwendungen:
-
Eine Kombination aus NPN- und PNP-Transistoren oder eine einfache Logik-Inverter-Schaltung.
-
Wandelt einen "saugenden" Ausgang in einen "quellenden" um – oder umgekehrt.
Beispiel: NPN zu PNP-Wandler
-
Der NPN-Sensor-Ausgang steuert die Basis eines PNP-Transistors.
-
Wenn der Sensor aktiv ist (zieht nach Masse), leitet der PNP-Transistor und schaltet den Ausgang auf Plus.
C. Verwendung eines Signalwandler-Moduls
-
Viele Automatisierungsanbieter bieten fertige Signalwandler-Module für NPN ↔ PNP an.
-
Diese enthalten meist auch Optokoppler und Verpolungsschutz.
4. Wichtige Hinweise
-
Die Versorgungsspannung und Polarität müssen zum Eingangsgerät passen.
-
Unbedingt den Eingangstyp der SPS prüfen (saugend oder quellend).
-
Auf die Spannungskompatibilität achten (z. B. 24 V vs. 5 V Logik).
-
Manche Sensoren bieten eine umschaltbare NPN/PNP-Funktion.
