LCMXO2-2000ZE-1UWG49ITRES

FPGAs (Field Programmable Gate Array)
LCMXO2-2000ZE-1UWG49ITRES
2-LCMXO2-2000ZE-1UWG49ITRES

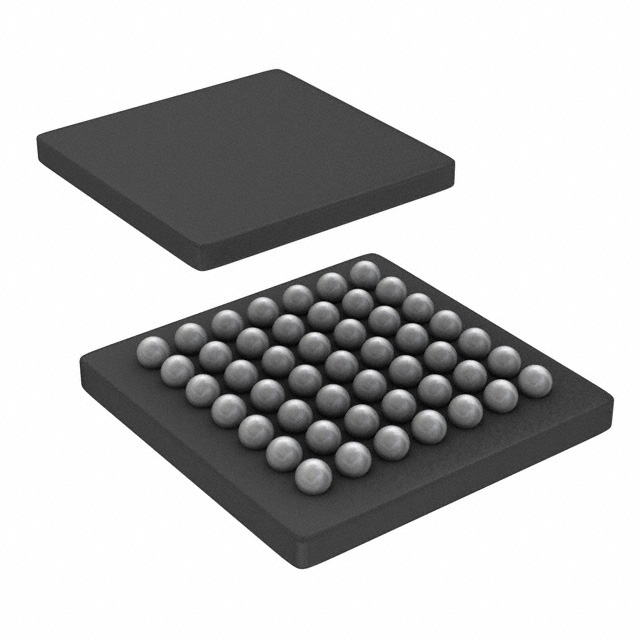

IC FPGA 40 I/O 49WLCSP
Auf Lager : Bitte senden Sie uns Ihre RFQ

Benötigen Sie Großhandelspreise? Senden Sie jetzt eine RFQ, um die besten Preise und eine sofortige Antwort zu erhalten.

SCHNELLE ANFRAGE
ZUR RFQ-LISTE HINZUFÜGEN

LCMXO2-2000ZE-1UWG49ITRES Beschreibung

MachXO2 Series, 49-WLCSP (3.11x3.19)

Technische Daten

Betriebstemperatur
-40°C ~ 100°C (TJ)
Gesamtanzahl RAM-Bits
75776
Anzahl der LABs/CLBs
264
ECCN
EAR99
Anzahl der E/A
40
Befestigungsart
Surface Mount
Produktstatus
Obsolete
Gerätepaket des Lieferanten
49-WLCSP (3.11x3.19)
Serie
MachXO2
Verpackung/Koffer
49-UFBGA, WLCSP
Spannungsversorgung
1.14V ~ 1.26V
REACH-Status
REACH Unaffected
Hersteller
Lattice Semiconductor Corporation
HTSUS
8542.39.0001
Paket
Tray
Anzahl der Logikelemente/Zellen
2112
Basisproduktnummer
LCMXO2-2000
Feuchtigkeitsempfindlichkeitsstufe (MSL)
3 (168 Hours)
